В

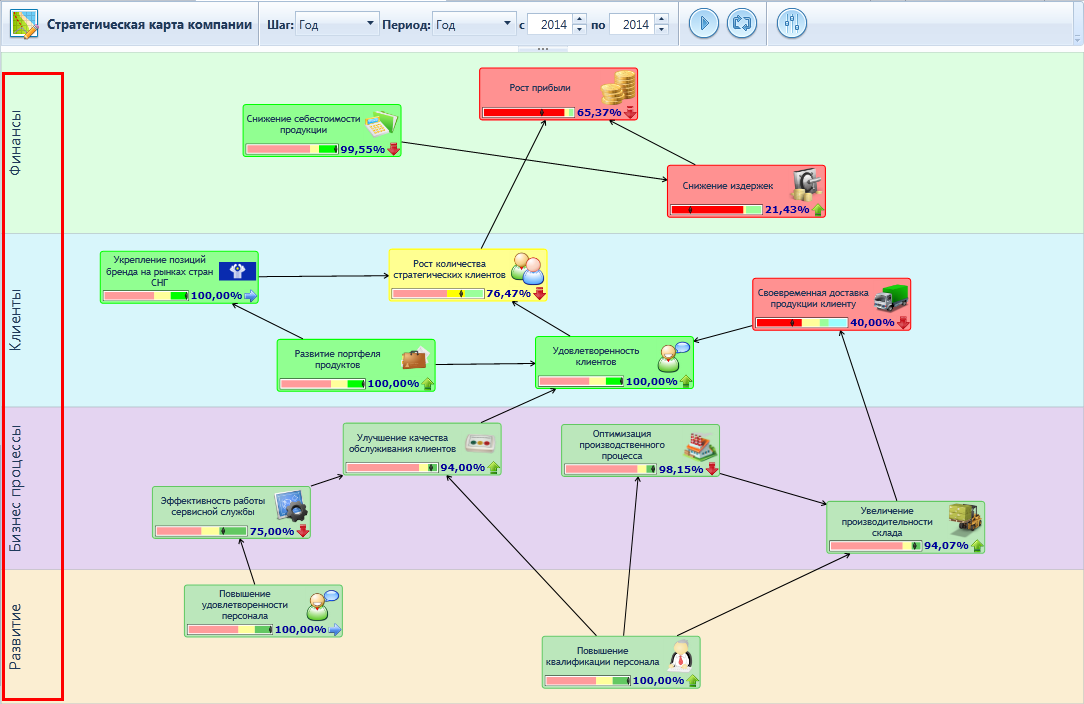

Области графического отображения

стратегической карты в виде горизонтальных областей отображены одновременно протекающие и дополняющие друг друга

Перспективы

(направления).



В качестве критериев оценки

Перспектив

развития выступают агрегированные

Показатели

целевых направлений - Цели , отображенные в отчете в виде

Системы показателей

.

Цели

связаны между собой причинно-следственными связями. На карте эти связи отображены стрелками.

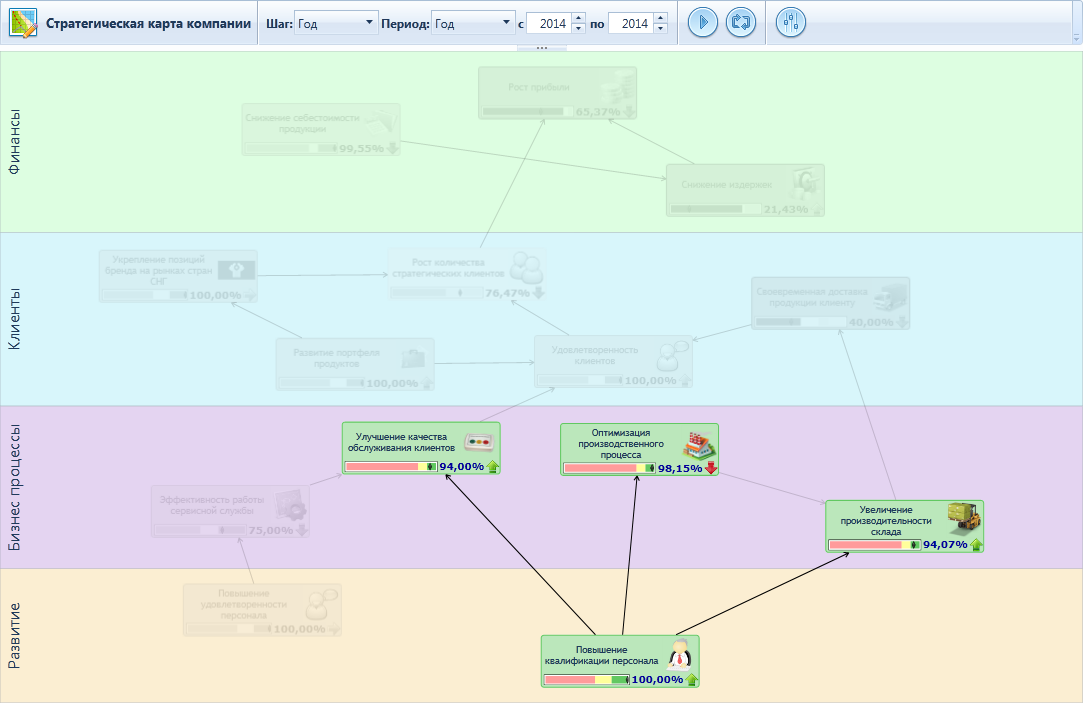

При наведении курсора мыши на

Цель

другие

Цели

, не связанные с ней причинно-следственными связями, становятся менее заметными.





Процент выполнения

Цели

равен сумме всех значений

Показателей

или

Целей

, входящих в состав текущей

Цели

, в процентах, умноженных на свой вес:

(P₁*V₁+P₂*V₂+P₃*V₃+…+ P_n *V_n , )/100



где P₁, P₂, P₃,…, P_n – процент выполнения

Целевых

показателей Цели , а V₁, V₂, V₃, …, V_n – вес соответствующего

Целевого

показателя

Цели

.



Нажатие левой кнопкой мыши на агрегированный

Показатель

целевых направлений -

Цель

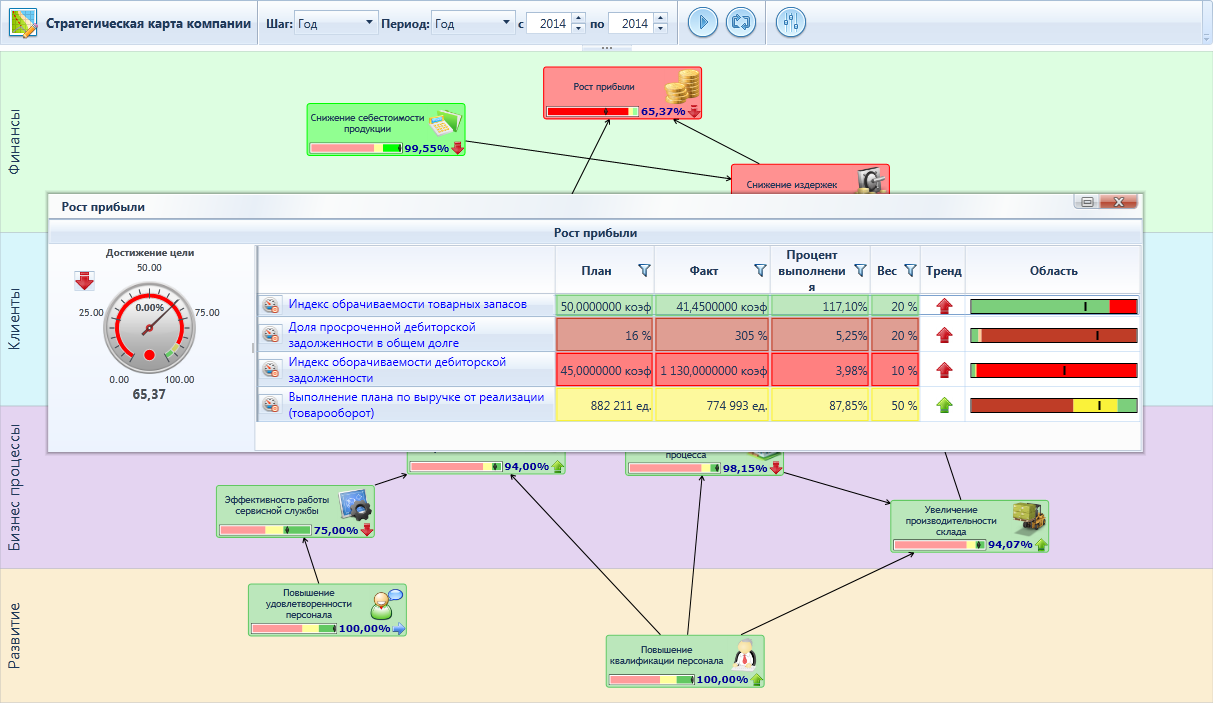

открывает окно, в левой части которого в виде спидометра отображается текущее значение выполнения

Цели

и тренд. В правой (табличной) части окна отображаются таблица с его агрегирующими

Целевыми

показателями и

Целями

, их плановыми и фактическими значениями, процентами выполнения, весами, зонами, трендами и целевыми областями . Нажатие на иконку показателя запускает построение графического отчета по соответствующему

Показателю

.



Нажатие левой кнопкой мыши на следующий агрегированный

Показатель

целевого направления или изменение периода

Стратегической карты

в интерактивном режиме соответствующим образом изменяет содержимое окна. Размеры окна и его местоположение на экране можно менять, что облегчает анализ

Показателей

. Кнопка  предназначена для закрытия окна.
